بهینهسازی مسیرهای تاسیسات مکانیکی و برقی ساختمان، بهعنوان یکی از مهمترین عوامل موفقیت پروژههای ساختمانی، نه تنها هزینههای اجرایی را کاهش میدهد، بلکه عملکرد سیستمهای HVAC، روشنایی و توزیع انرژی را به حداکثر میرساند. در این مقاله، به بررسی دقیق عوامل موثر بر بهینهسازی، نقش فناوریهای نوین مانند BIM و راهکارهای عملی برای مهندسان و طراحان میپردازیم.
اهمیت بهینهسازی مسیرهای تاسیسات در ساختمانهای مدرن
در پروژههای بزرگ ساختمانی، مسیرهای تاسیسات مکانیکی و برقی بهصورت شبکهای پیچیده در سطوح مختلف (زیرزمینی، طبقات میانی و سقف) گسترش مییابند. هر متر اضافی لوله، کابل یا داکت نه تنها هزینه مواد اولیه و نیروی کار را افزایش میدهد، بلکه بهمنظور حفظ استانداردهای ایمنی و عملکرد، بارهای حرارتی و الکتریکی بیشتری را به ساختار اصلی منتقل میکند. به همین دلیل، مهندسان باید از ابتدای طراحی، مسیرهای کوتاه، مستقیم و قابل دسترسی را برنامهریزی کنند.
عوامل کلیدی در بهینهسازی مسیرهای تاسیسات
برای رسیدن به بهینهسازی مؤثر، باید به چندین عامل اساسی توجه کرد:
- تحلیل فضاهای فیزیکی: شناخت دقیق ابعاد، ارتفاعپذیری و محدودیتهای معماری، امکان انتخاب مسیرهای مستقیم و جلوگیری از تداخل با سازههای اصلی را فراهم میسازد.
- استانداردهای طراحی: رعایت استانداردهای ملی و بینالمللی (مانند ASHRAE، IEC) در انتخاب قطر لولهها، توان کابلها و فواصل ایمنی، از بروز مشکلات پس از اجرا جلوگیری میکند.
- همریختی با سایر سیستمها: هماهنگی بین تاسیسات مکانیکی، برقی و سیستمهای امنیتی (آتشنشانی، کنترل دسترسی) بهمنظور کاهش تداخل و بهبود کارایی کلی پروژه ضروری است.
- استفاده از فناوریهای دیجیتال: ابزارهای مدلسازی سهبعدی و تحلیل اطلاعات ساخت (BIM) امکان بررسی همزمان تمام مسیرها و شناسایی نقاط ضعف را فراهم میآورد.

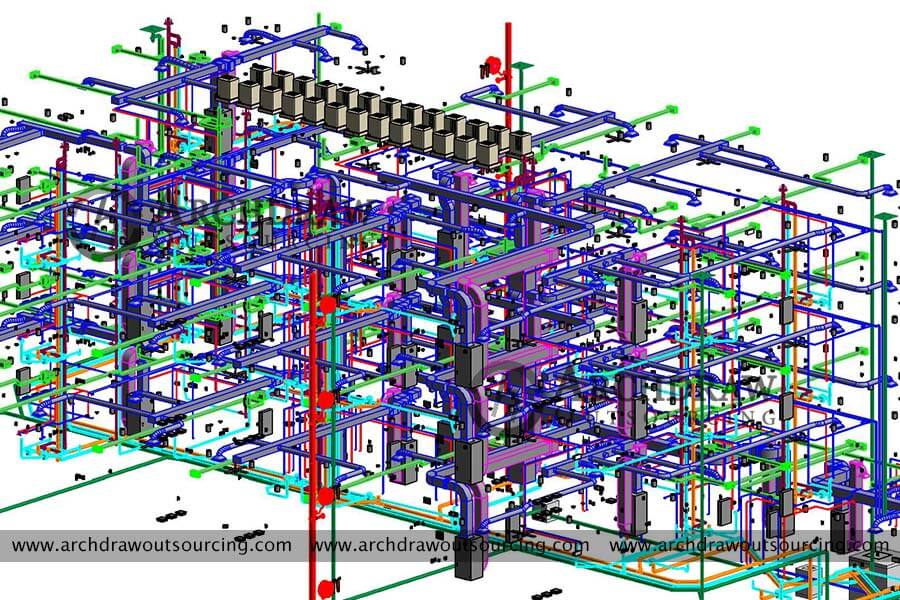

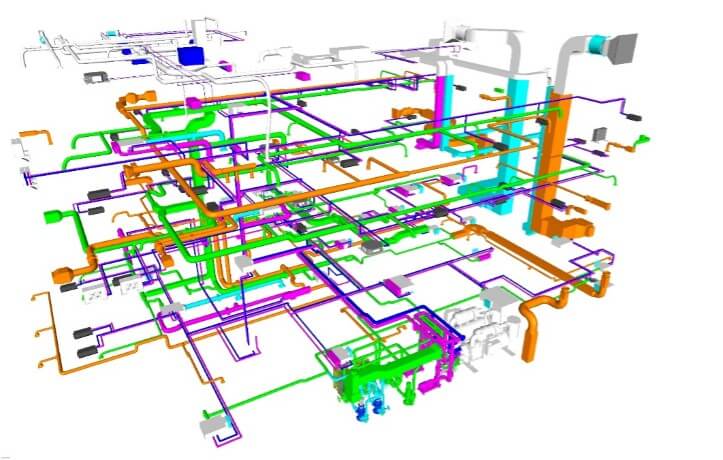

نقش BIM در بهینهسازی مسیرهای MEP
پلتفرم BIM (مدلسازی اطلاعات ساختمان) بهعنوان یک ابزار همهجانبه، امکان ادغام دادههای مهندسی، معماری و سازهای را در یک مدل سهبعدی فراهم میکند. این قابلیت به مهندسان اجازه میدهد تا مسیرهای تاسیسات را پیش از ساخت، در محیطی دیجیتال شبیهسازی و بهینهسازی کنند.
با استفاده از BIM، میتوان:
- تجزیه و تحلیل همپوشانی مسیرهای لولهکشی و کابلکشی را انجام داد و از تداخلهای ناخواسته جلوگیری کرد.
- محاسبه دقیق طول مسیرها، هزینه مواد و زمان نصب را بهصورت خودکار انجام داد.
- بهسرعت تغییرات طراحی (مثلاً جابجایی یک دیوار یا افزودن یک طبقه) را اعمال کرد و تأثیر آن بر مسیرهای تاسیسات را ارزیابی نمود.
مزایای عملی BIM برای مهندسان MEP
استفاده از BIM در پروژههای بزرگ، مزایای زیر را به همراه دارد:
- کاهش زمان طراحی تا 30٪ بهواسطه خودکارسازی فرآیندهای تکراری.
- بهبود دقت محاسبات هزینهها که منجر به صرفهجویی در بودجه میشود.
- افزایش رضایت مشتری از طریق ارائه پیشنمایشهای واقعگرایانه از عملکرد نهایی سیستمها.
راهنمای عملی برای بهینهسازی مسیرهای تاسیسات
در ادامه، گامهای عملی برای مهندسان و طراحان آورده شده است تا بتوانند مسیرهای تاسیسات مکانیکی و برقی را بهینهسازی کنند:
۱. جمعآوری دادههای اولیه
قبل از هر چیز، نقشههای معماری، سازهای و اطلاعات مربوط به محدودیتهای فیزیکی (مانند ستونهای حامل، فضای سقف) باید بهدقت جمعآوری شود. این دادهها پایهگذار ارزیابی مسیرهای ممکن است.
۲. تعریف معیارهای بهینهسازی
معیارهای کلیدی میتوانند شامل کاهش طول مسیر، کاهش هزینه نصب، بهبود جریان هوا (در سیستمهای HVAC) و کاهش افت ولتاژ (در تاسیسات برقی) باشند. تعیین وزن هر معیار، به الگوریتمهای بهینهسازی کمک میکند تا بهترین راهحل را ارائه دهد.
۳. استفاده از ابزارهای تحلیل مسیر در BIM
بسیاری از نرمافزارهای BIM (مانند Revit MEP) ابزارهای پیشفرض برای تحلیل مسیر دارند. با اعمال قواعدی نظیر «حداکثر انحراف ۲۵ درجه برای لولهکشی» یا «حداقل فاصله کابلها از لولههای آب»، میتوان بهسرعت مسیرهای معتبر را استخراج کرد.
۴. ارزیابی گزینههای پیشنهادی
پس از تولید چندین مسیر پیشنهادی، باید آنها را بر اساس معیارهای تعریف شده ارزیابی کرد. در این مرحله، استفاده از ماتریس تصمیمگیری یا الگوریتمهای بهینهسازی (مانند الگوریتم ژنتیک) میتواند به انتخاب مسیر بهینه کمک کند.
۵. مستندسازی و هماهنگی با سایر تیمها
نتایج بهدست آمده باید بهصورت دقیق در مدل BIM ثبت شود و با تیمهای معماری، سازه و مدیریت پروژه به اشتراک گذاشته شود. این هماهنگی، از بروز تغییرات ناخواسته در مراحل اجرایی جلوگیری میکند.
چالشهای رایج و راهکارهای مقابلهای
در مسیر بهینهسازی، ممکن است با چالشهای زیر مواجه شوید:
- تغییرات ناگهانی در برنامهریزی: برای مقابله با این وضعیت، یک پروژهپیشنویس انعطافپذیر در BIM ایجاد کنید که بهسرعت قابل بهروزرسانی باشد.
- تداخل با سیستمهای موجود: استفاده از ابزار Clash Detection در BIM میتواند تداخلها را پیش از ساخت شناسایی و رفع کند.
- محدودیتهای هزینهای: با تحلیل هزینه-فایده هر مسیر، میتوانید گزینههای کمهزینه اما مؤثر را انتخاب کنید.
نتیجهگیری
بهینهسازی مسیرهای تاسیسات مکانیکی و برقی، نه تنها بهعنوان یک ضرورت اقتصادی، بلکه بهعنوان یک عامل کلیدی در بهبود کارایی، ایمنی و دوام ساختمانهای مدرن محسوب میشود. ترکیب روشهای سنتی با فناوریهای پیشرفتهای همچون BIM، امکان تحلیل دقیق، شناسایی تداخلها و ارائه راهحلهای بهینه را فراهم میآورد. با پیروی از راهنماییهای عملی مطرحشده در این مقاله، مهندسان میتوانند پروژههای خود را با هزینه کمتر، زمان کوتاهتر و کیفیت بالاتر به سرانجام برسانند.
